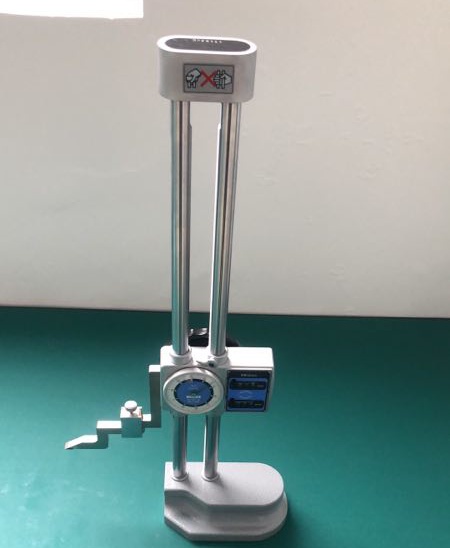

          数显高度尺用于测量零件的高度和精密划线。（上海走心机加工）它的结构特点是用质量较大的基座4代替固定量爪5，而动的尺框3则通过横臂装有测量高度和划线用的量爪，量爪的测量面上镶有硬质合金，提高量爪使用寿命。高度游标卡尺的测量工作，应在平台上进行。当量爪的测量面与基座的底平面位于同一平面时，如在同一平台平面上，主尺1与游标6的零线相互对准。所以在测量高度时，量爪测量面的高度，就是被测量零件的高度尺寸,它的具体数值，与游标卡尺一样可在主尺(整数部分)和游标 (小数部分)上读出。应用高度游标卡尺划线时，调好划线高度，用紧固螺钉2把尺框锁紧后，也应在平台上进行先调整再进行划线。

数显高度尺使用方法——上海数控车铣复合加工公司小编来为大家娓娓道来:

一：

        擦干保护膜表面，清净底座和测量爪的工作表面，安装测量爪并锁紧。

二：

         清净平台工作面，将高度尺置于其上，松开锁紧螺钉，移动尺框，检查显示屏和各按键工作是否正常。

三：

     设置测量起点

     一般情况下，以平台表面为测量零点进行测量。

步骤如下：

        移动测量爪与平台表面轻微接触（测力约3-5N，以保证测量准确性），显示值应为零，否则按ON/O键使显示为零。

       特殊情况下，如用高度尺测量较大的工件而测量范围不够时，可用垫块将高度尺底座升高，此时的测量零点仍为平台表面，测量起点可选垫块的表面或工件的某表面。如以前者为测量起点，应预置垫块的高度值（应使用更精确的仪器和测量方法确定该值）。如以工件某表面为测量起点，则应预置该工件表面的高度值（设计值或实际值，依实际需要而定）。
